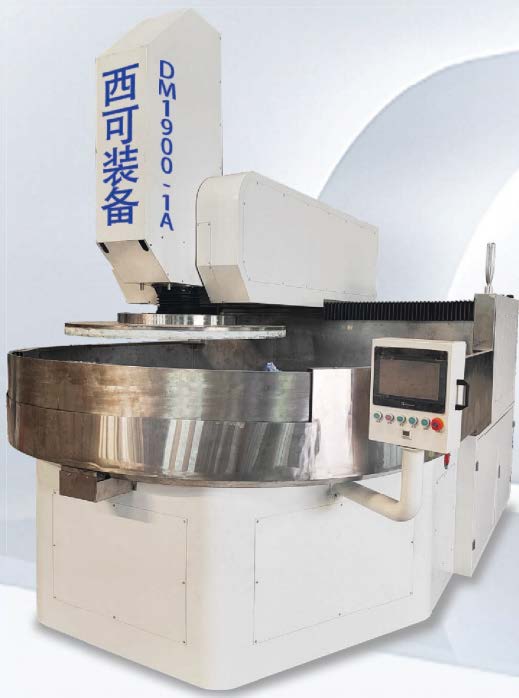

单面研磨抛光机

DM1900-1A

  • 重量：约12000kg
  • 外形尺寸：3500× 2400× 3270mm
  • 最大工件尺寸：G5: 1100 × 1300mm

本机为面向第5代或以下产品尺寸的单面研磨抛光机。采用下盘固定、上盘可翻转， 产品下贴吸附、磨盘在上的主体结构， 上盘可左右横移， 上下盘均配置独立驱动电机， 提供多样加工方式。 本机主要用于3C行业面板玻璃、 车载玻璃、户外显示器等基板、 盖板玻璃的减薄、 精磨、 抛光等加工， 特别是在大尺寸、 超薄工件的加工上有明显的优势。

立即咨询 返回列表

设备特点

1、高品质铸件机身， 其刚性好、承载能力强、线胀系数小， 为高精高速的研磨抛光加工提供有力基础；

2.下盘采用高精度流体动压滑动轴承支撑， 其承载能力强， 运行平稳可靠， 相较之下具有更好的吸震性更低的热灵敏度， 又因其是滑动摩擦， 故对杂质相对不敏感， 在精度方面具一定自修复能力；

3.上下盘面采用高强度的HT300灰口铸铁， 其延展性好， 在重载加工条件下不易发生永久变形， 加工稳定性好。



设备规格

名称

规格

备注

  • 上盘

    转速

    0~51 rpm

  • 自重

    430kg

  • 尺寸

    ∅1 300 × 58 mm

  • 材质

    HT300

  • 驱动电机

    7.5kw1460rpm AC380V50Hz

  • 下盘

    转速

    0 ～ 90 rpm

  • 盘面距地高度

    1173 ± 3 mm

  • 尺寸

    ∅1900 × 60mm

  • 材质

    HT300

  • 驱动电机

    37KW 1460rpm AC 380V 50Hz

  • 上盘横移

    行程

    士450mm(以下盘中心为0计)

  • 快移速度

    1 5 m/min

  • 驱动电机

    3.0kw1 500rpm AC380V50Hz

  • 上盘升降

    行程

    -40～ 310mm(以下盘表面为0计)

  • 驱动气缸

    ∅160

  • 上盘翻转

    最大角度

    84°

  • 驱动气缸

    ∅160× 2
